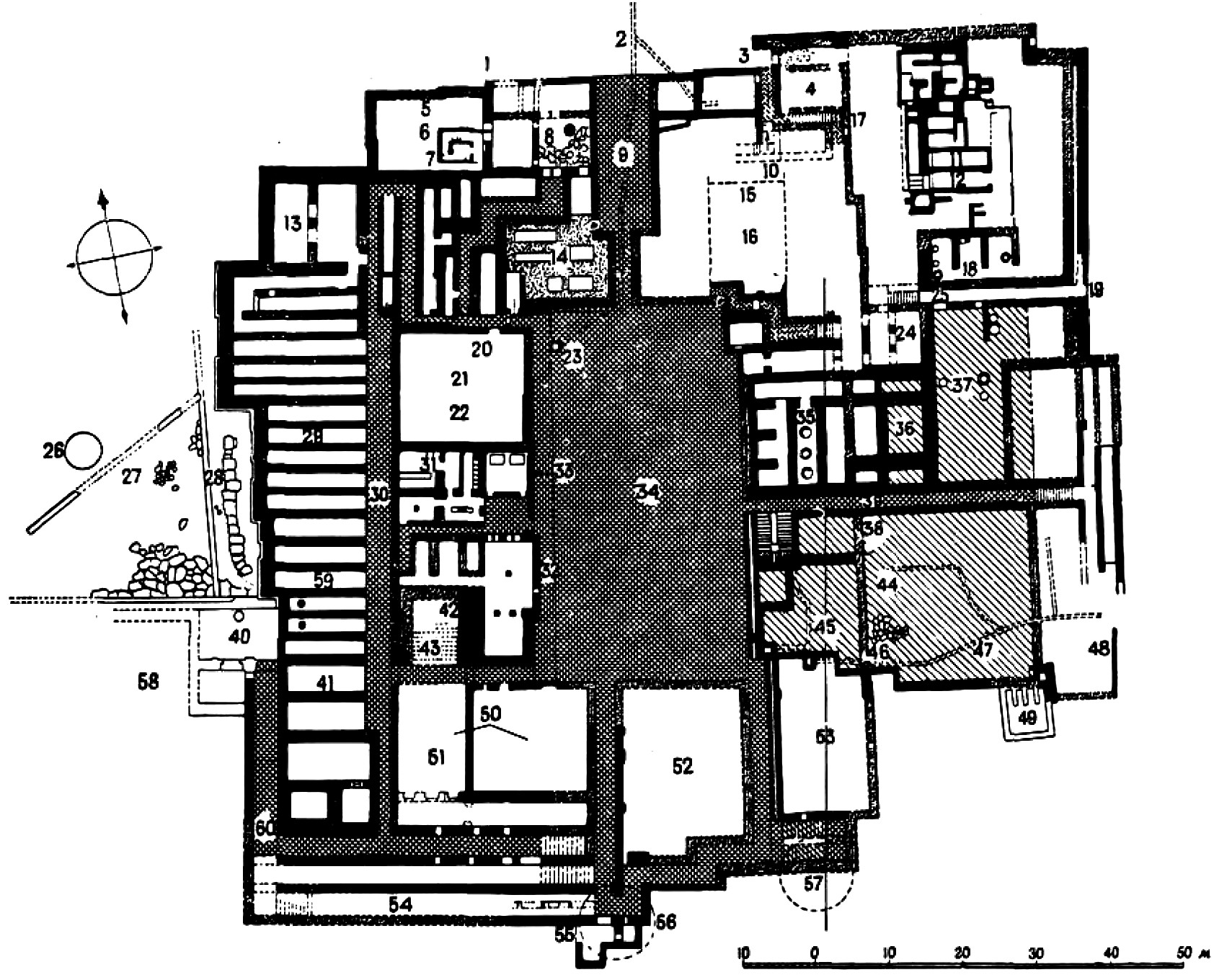

1. Остатки дороги.
2. Главный северный сток.
3. Вход в с.-в. квартал.
4. Помещение привратника (?).
5. С.-з. внутренний двор.
6. Посвятительная площадка.
7. Сакральный бассейн (ранние элементы С. М. I-II).
8. Северный портик.
9. Северный вестибюль.
10. Позднейшая лестница (С. М. III).
11. „Царский склад гончарных изделий".
12. С.-в. корпус.
13. Световая площадка.
14. Первоначальный корпус, составляющий укрепление С. М. I.
15. Северный квартал.
16. С. М. III кладовые и с.-в. зал.
17. Продолжение фасада верхней террасы.
18. Ранние кладовые с шишковатыми пифосами.
19. Восточный вход (предположительно).
20. Округленный угол фасада корпуса.
21. Площадь, позднее занятая системой „тронного зала" П. М. II.
22. Западный центральный корпус (северная часть).
23. Цистерна, вероятно, для осушения более ранней веранды.
24. С.-в. портик С. М. III.
25. Ступенчатый коридор (предположительно).
26. Колодец с облицовкой („кулура").
27. Западный двор.
28. Камни основания ранней внешней стены (С. М. I).
29. Пилястр ранней кладовой.
30. Длинный коридор.
81. Западный центральный корпус (средняя часть)
32. Ранняя веранда (?).
33. Остатки мозаичного пола.
34. Центральный двор.
35. Восточное центральное включение.
36. Фундамент помещения пряслиц.
37. Склады больших пифосов.
38. Ранний фасад верхней террасы.
39. Более ранний нижний в.-з. коридор.
40. Западный портик (типа С. М. I-II, перестроен).
41. Ранние кладовые (позднее ими не пользовались).
42. Западный центральный корпус (южная часть).
43. Основания бастионов первоначального ступенчатого коридора.
44. Позднейший жилой квартал (полностью перестроен в С. М. III периоде).
45. С. М. II дверные косяки.
46. С. М. II вымостка.
47. Главный восточный сток.
48. Ю.-в. вход (предположительно).
49. Основания монолитных колонн (С. М. Iа).
50. Ю.-з. корпус.
51. Пропилеи (перестроены, вероятно, в П. М. I периоде).
52. Южный корпус.
53. Ю.-в. корпус.
54. Южный коридор.
55. Южный портик.
56. Ранний погреб.
57. Ю.-в. погреб (предположительно).
58. Позднейший ю.-з. квартал.
59. Западные склады.
60. Позднейший „коридор процессий".

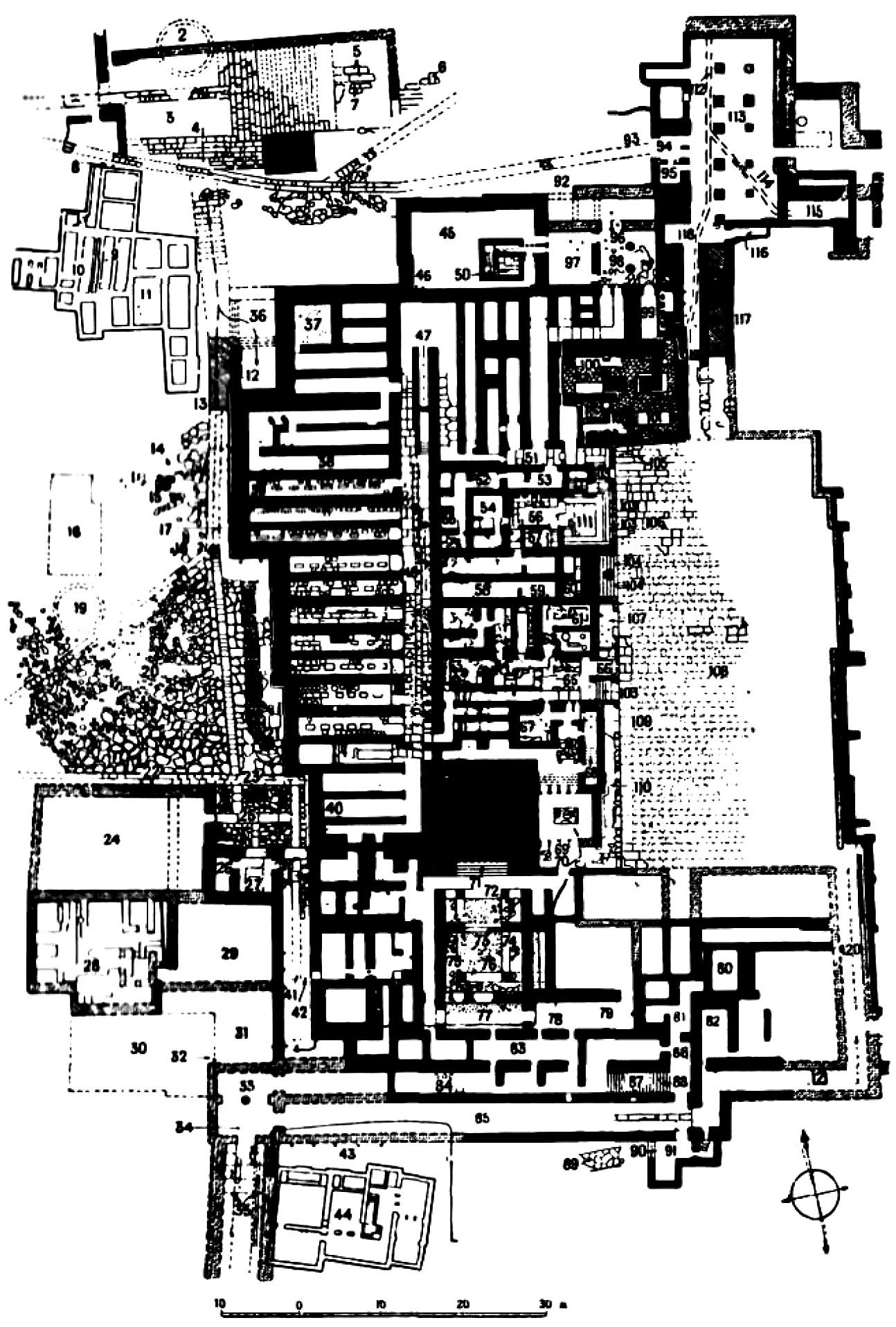

План 2а. Кносский дворец. Общий план западной части нижнего яруса.1. Место соединения с планом «2б». 2. Колодец с облицовкой („кулура"). 3. Ступенчатая площадь театра. 4. Подъем. 5. Вымостка С. М. II периода. 6. Вымостка, предшествующая С. М. II периоду. 7. Вымостка на уровне замощенной площадки западнее лестницы. 8. Фреска с деревом и сценой тавромахии. 9. „Кладовая дворцовой бронзы". 10. „С.-з. сокровищница". 11. Амфоры дворцового стиля. 12. Гипсовые столбы. 13. Бастион. 14. „Фриз с табуретами" по обеим сторонам стены. 15. Основание жертвенника. 16. Площадка ранних домов. 17. По обе стороны от стены фрагменты амфор дворцового стиля. 18. Амфоры. 19. Колодец с облицовкой („кулура"). 20. Западный двор. 21. Основание жертвенника. 22. Фрагменты фрески. 23. Ранний вход (восточное направление). 24. Дворцовая площадь со следами более поздних строений. 25. Западный портик. 26. Помещение привратника. 27. Трон. 28. Дворцовая площадка, занятая позднейшим домом. 29. Под позднейшим полом остатки С. М. III фрески, похожей на „дам в голубом". 30. Следы дома. 81. Многочисленные фрагменты вымостки из сине-зеленого сланца, составляющей продолжение системы „коридора процессий". 32. Большое количество упавших гипсовых глыб. 33. Ю.-з. портик (предположительно). 34. На этой площадке найдены фрагменты изделий из камня с орнаментом тонкой резьбы в виде розеток и спиральных полос. 35. Тротуары, поднимающиеся в северном направлении. 36. Лестница, ведущая вверх к с.-з. портику (предположительно). 37. Световой колодец. 38. Фриз с триглифами и пр. 39. С. М. III фрески — святилище с колоннами. 40. Фреска „игры с быками". 41. „Коридор процессий". 42. „фреска с процессией". 43. Упавшие гипсовые глыбы и фрагменты амфор дворцового стиля. 44. Южный дом. 45. Посвятительная площадка. 46. Крышка алавастра с именем царя Хьяна. 47. Таблетки с иероглифами. 48. Длинный коридор. 49. Кладовые. 60. Сакральный бассейн. 51. Каменный бассейн. 52. Остатки каменного бассейна. 53. Остатки кресла царицы. 54. Выступ и тайник. 55. Остатки гипсового стола. 56. Остатки трона. 57. Сакральный бассейн. 58. Склад таблеток с сосудами. 59. Фреска с драгоценностями. 60. Кисты С. М. III. 61. Храмовые хранилища. 62. Фрагменты больших пифосов. 63. Западная крипта с колонной. 64. Восточная крипта с колонной. 65. Аванзала с каменной скамьей. 66. Тайник. 67. Сосуды из сокровищницы. 68. Вверх. 69. Глиняная ванна с таблетками. 70. Сток. 71. Подъем. 72. Пифосы П. М. II-III. 73. Южные пропилеи. 74. Ранняя киста. 75. Фреска „человек с кубком". 76. Фрагменты каменных розеток. 77. Световая площадка. 78. Фаянсовые фигурки и бронза. 79. Отложение оттисков печатей. 80. Кладовая египетских бобов (П. М. III). 81. Взломанная глиняная печать. 82. Мастерская резчика по камню. 83? Следы вымостки на уровне „коридора процессий". 84. Сосуды С. М. III. 85. Южный коридор. 86. Место, где упала фреска с паланкином. 87. Лестница к верхнему ярусу. 88. Подъем. 89. Позднейшая мостовая (С. М. IIIб). 90. Подъем. 91. Южный портик. 92. Подъем. 93. Внешние ворота. 94. Пропилеи. 95. Помещение привратника. 96. Большое отложение фрагментов фресок. 97. Аванзала. 98. С.-з. портик. 99. Помещение привратника. 100. Фреска „собиратель шафрана". 101. Каменный бассейн. 102. Миниатюрные фрески. 103. Спуск. 104. Подъем. 105. Фрагменты упавшего посвятительного рога. 106. Диоритовый дом египетского типа. 107. Отложение глиняных печатей с изображением Реи и святилища. 108. Центральный двор. 109. Отложение „таблеток с колесницами". 110. Нижняя веранда. 111. Фрагменты фресок. 112. Сточная труба под вымосткой. 113. Северный зал с колоннами. 114. Сток, идущий от северного квартала. 115. Сток. 116. Помещение привратника. 117. Большое отложение таблеток. 118. Расписные рельефы с изображением игр с быками в натуральную величину. 119. Северный проход. 120. Подъем к центральному двору. 121. Пандус. |

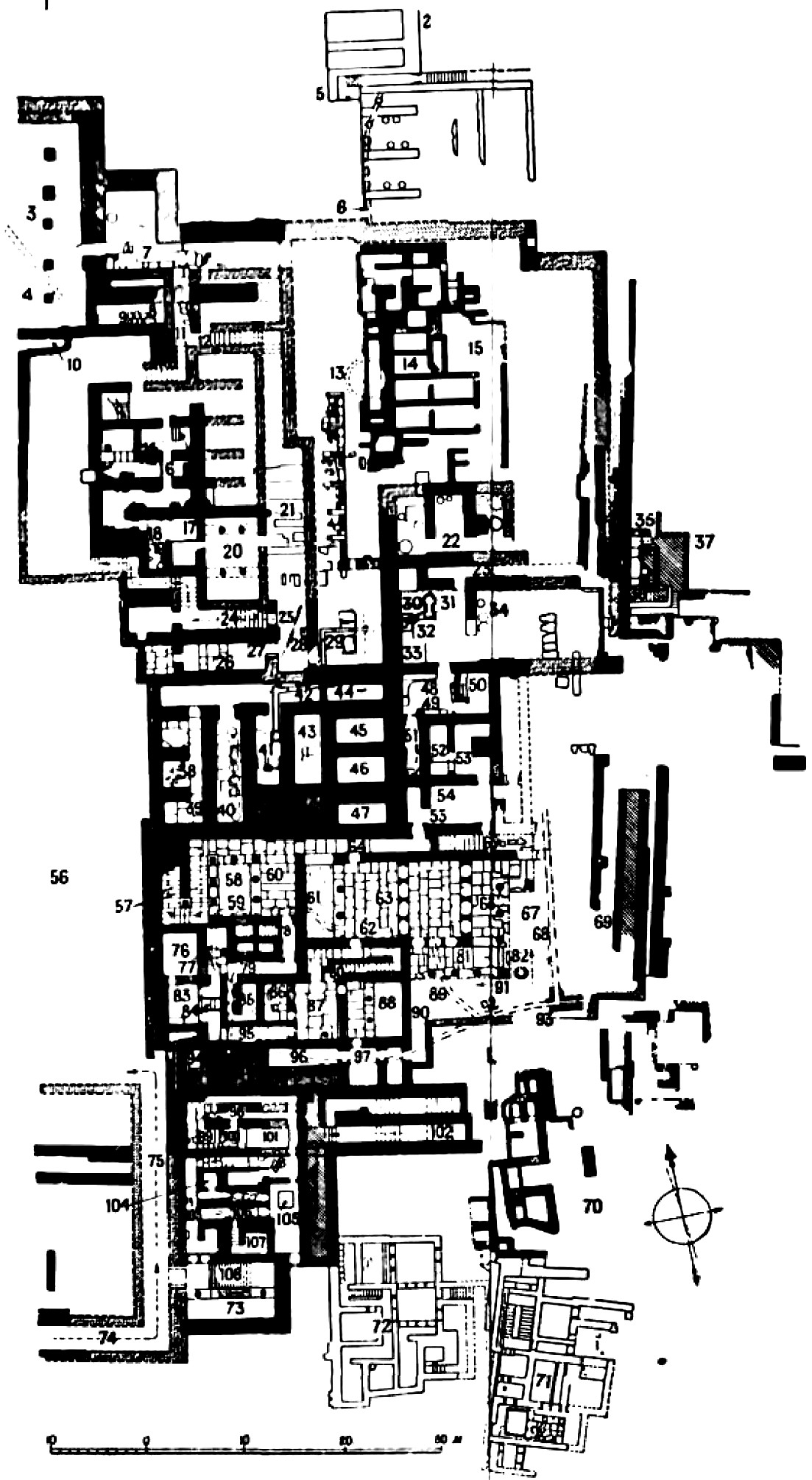

План 2б. Кносский дворец. Общий план восточной части нижнего яруса, показывающий разрез жилого квартала.1. Место соединения с планом 2а. 2. С.-в. дом. 3. Северный зал с колоннами. 4. Сток, идущий от северного квартала. 5. Срез со стороны холма. 6. Каменный сток из дворца, перерезанный С. М. III домом. 7. С.-в. вход. 8. Сторожевое помещение. 9. Сток. 10. Помещение для привратника, 11. Подъем. 12. Подъем. 18. Римская печь для обжига извести. 14. Царские склады гончарных изделий. 15. Ранние постройки, которыми частично продолжали пользоваться. 16. С.-в. склады. 17. Лампы из жировика. 18. Кресло. 19. Очаг. 20. С.-в. зал. 21. Коридор шахматной доски. 22. Склады больших пифосов (ранний дворец). 23. Предполагаемая лестница, поднимающаяся в с.-в. направлении. 24. С.-в. лестница. 25. Выступ. 26. Фрагменты фрески „дамы в голубом". 27. Водопроводные трубы под полом. 28. Игральная доска. 29. Каменный сток. 30. Шахта. 31. Закрытый колодец. 32. Двор с каменным стоком. 83. Отложение с фреской „женшины-торреадоры". 34. Фрагменты больших пифосов. 35. Подъем. 36. Подъем. 37. Восточный бастион. 38. Склад кухонной и прочей посуды. 39. Коридор с нишами. 40. Склад „пифосов с медальонами". 41. Шахты стоков с верхней световой площадки. 42. Каменный сток. 43. Вымостка С. М. IIIа, засыпанная в С. М. IIIб. 44. Архитектурная мозаика и шашки. 45. Фреска со спиралями; основания колонн и рельефы с быками (С. М. IIIа.). 46. Фреска и керамика С. М. IIIа. 47. Треножники С. М. IIIб периода. 48. „Школьное помещение". 49. Мастерская каменотеса с амфорами. 50 Выступ с кувшинами для запасов (С. М. IIIб). 51. Склад С. М. IIIб. 52. Отложение базальта. 53. Помещение с каменным столбом. 54. Горельефы и фриз с грифонами. 55. Старый коридор, перегороженный в С М. IIIб периоде. 56. Двор. 57. Большая лестница. 58-59. Световая площадка. 60. Зал с колоннадой. 61. Световая площадка. 62. Сток. 68. Зал двойных секир. 64. Нижний в.-з. коридор. 65 Подъем. 66. Портик. 67. Световая площадка. 68. Сток. 69. Фреска с лабиринтом. 70. Ранние постройки. 71. Ю.-в. дом. 72. Дом с перегородкой алтаря. 73. Световая площадка. 74. Пандус. 75. Подъем к центральному двору. 76. Двор с пряслицами. 77. Сток. 78. Подъем. 79. Отложение фигурок из слоновой кости и пр. 80. Подъем. 81. Портик. 82. Колодец. 83. Комната с гипсовым ложем. 84. Латрина. 85. Сокровищница. 86. Ванная. 87. Мегарон царицы. 88. Световая площадка. 89. Световая площадка. 90. Остатки „фрески с рыбами". 91. Остатки пола с мраморной инкрустацией. 92. Сток. 93. К устью стока. 94. Сточные шахты. 95. Коридор с расписными пифосами. 96. Световая площадка. 97. Сток. 98. Вазы с лилиями. 99. Кладовая. 100. Ванная. 101. Позднейшая лестница. 102. Предполагаемая лестница, ведущая вверх к центральному двору. 103. Коридор с таблетками. 104. Тайник. 105. Вымостка. 106. Спуск. 107. Ю.-в. сакральный бассейн. 108. Ю.-в. лестница. |
1. Световой колодец.
2. Площадка без кровли (?).
3. Спуск вниз.
4. Спуск к фундаменту.
5. Площадка миниатюрных фресок.
6. Засыпанные остатки рельефного фриза.
7. С.-з. вход.
8. Лестница к верхнему ярусу (предположительно).
9. Подъем.
10. Зал святилища.
11. Площадь под помещениями, связанными с „тронным залом"
12. Фонарь над сакральным бассейном (предположительно).
13. Остатки гипсовых ступеней.
14. Центральная лестница.
15. Блоки со следами ступеней.
16. Подъем.
17. Портик со ступенями.
18. Западный двор.
19. Большой зал.
20. Остатки простенков.
21. Центральный двор.
22. Центральный зал с тремя колоннами.
23. Дверные косяки в первоначальном положении.
24. Тайник.
25. Основания колонн, переставленные на устои крипты.
26. Дверной косяк.
27. Дверные косяки в первоначальном положении.
28. Ю.-з. зал.
29. Верхний длинный коридор.
30. Следы вымостки.
31. Центральный вестибюль.
32. Сокровищница.
33. Лестница, ведущая вниз к фундаменту.
34. Верхняя веранда.
35. Вестибюль.
36. Западный портик.
37. Кладовая.
38. Известняковые закраины в первоначальном положении.
39. Верхние пропилеи.
40. Помещение привратника.
41. Окно.
42. Световой колодец.
43. Лестница, ведущая вверх.
44. Ю.-в. терраса.
45. Верхняя веранда.
46. К центральному двору.
47. Лестница, ведущая к верхним пропилеям.
48-49. Позднейшие южные пропилеи.
50. Световая площадка.
51. Фонарь (предположительно).
52. Световая площадка.
53. Засыпанные остатки вымостки.
54. Продолжение коридора процессий.
55. Южная терраса.
56. Спуск к южному портику.
57. Коридор процессий.
58. Фреска с процессией.
59. Фреска „игры с быками".
60. Веранда.
61. Фреска „человек с кубком".
62. Засыпанные остатки вымостки.
63. Фреска „царь-жрец".
